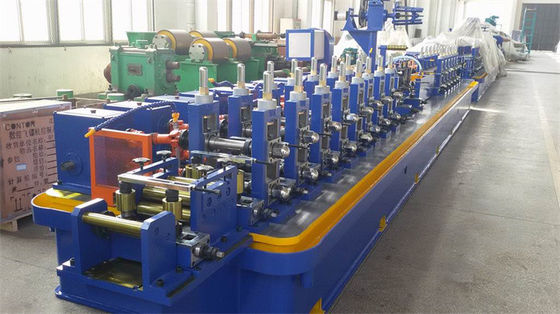

Maszyna do produkcji rur o wysokiej częstotliwości 10-38 mm, linia do produkcji rur spawanych

1. Opis towarów:

Maszyna do produkcji rur spawanych MA-32 HF z napędem przekładni młyna o wysokiej częstotliwości i piłą na zimno

2. Wstęp:

Linia do produkcji rur spawanych wysokiej częstotliwości MA-32 służy do produkcji rur spawanych o średnicy 10～38 mm i grubości ścianki 0,5～2,5 mm.Dostępne są również rury kwadratowe i prostokątne oraz rury zdeformowane o odpowiednim rozmiarze.To urządzenie wykorzystuje konstrukcję walca, dzięki czemu linia produkcyjna może wytwarzać spawane rury stalowe, które charakteryzują się dobrą jakością obróbki i precyzyjnym montażem.

Główne dane techniczne:

(1) Specyfikacje surowców

(2) Stal niskowęglowa, niskostopowa stal konstrukcyjna CR, HR, GI cewki

(3) Własności mechaniczne: σb≤520Mpa, σs≤340MPa

(4) Zakres szerokości taśmy stalowej: 30～120mm

(5) Grubość taśmy stalowej: 0,5～2,5 mm

(6) Cewka taśmy

Średnica wewnętrzna: φ580～φ640mm

Średnica zewnętrzna: φ800～φ1500mm

Waga cewki: ≤1,5 ​​tony

Dane techniczne gotowych rur:

(1) Średnica rury φ10～φ38mm

(2) Grubość ścianki 0,5～2,5 mm dla rur okrągłych;0,5-1,8 mm dla rur kwadratowych/prostokątnych.

(3) Długość cięcia 4～9m

(4) Dokładność cięcia wzdłużnego: +/- 3 mm

Szybkość formowania

20～100m/min

Całkowita moc mocy

Około.400KW

Skompresowane powietrze:

(1) Natężenie przepływu: 6m3 / min

(2) Ciśnienie: 5～7kg/cm2

Zaopatrzenie w wodę dla zestawu maszyn

(1) Natężenie przepływu: 20T/h～30T/h

(2) Pojemność basenu rezerwacyjnego: 30m3

Aranżacja warsztatu:

Szerokość warsztatu: 6m

Długość warsztatu: 50m

Wysokość warsztatu (od ścieżki sufitowej do podłogi): ≥5 m

3. Proces technologiczny:

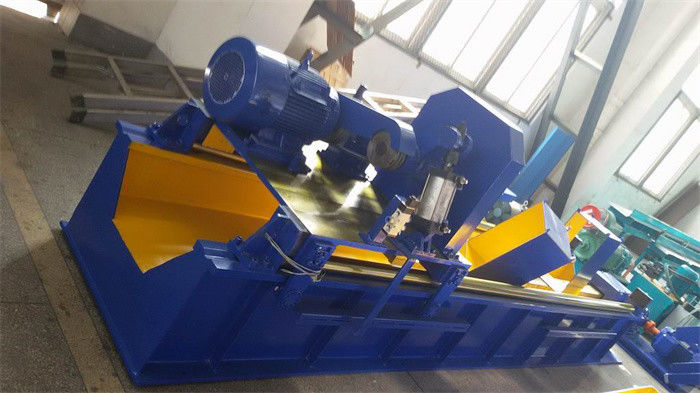

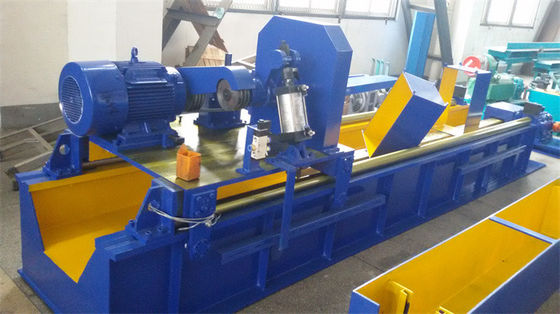

Odwijanie → Cięcie i spawanie → Akumulator klatkowy → (Podawanie, formowanie), (Prowadnica szwu, spawanie HF, wyciskanie, gratowanie), chłodzenie wodą, wymiarowanie, prostowanie zgrubne → STD Latająca piła → Sprawdzanie i zbieranie → pakowanie → Przechowywanie
