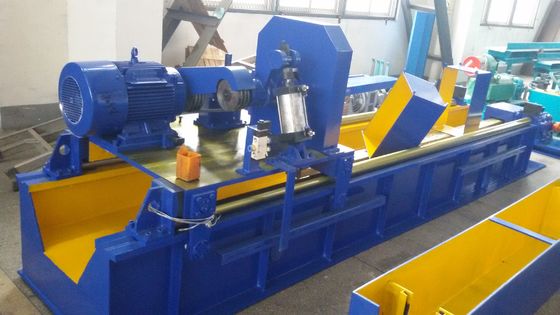

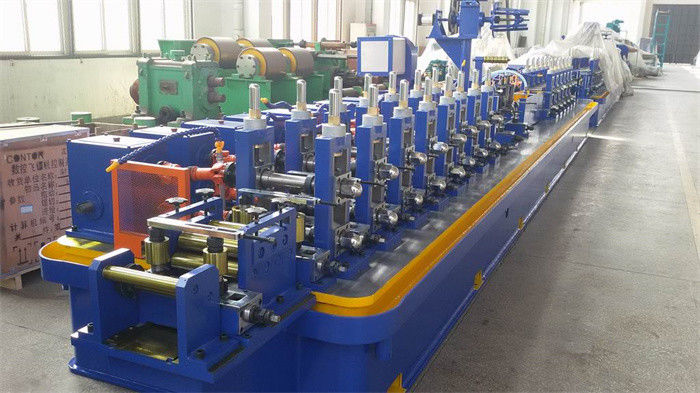

Linia produkcyjna do spawania rur o przekroju kwadratowym 0,5-1,8 mm HF

1. Opisy towarów:

Maszyna do produkcji rur spawanych MA-32 HF do kwadratowych prostokątnych i innych specjalnych niestandardowych produktów do formowania

2. Specyfikacja:

Przetwarzany materiał: stal węglowa, zwoje wstępnie naciętej taśmy walcowanej na zimno na gorąco ze spawalnym gatunkiem o max.0,2% węgla

Rodzaj produkcji: okrągłe rury, kwadratowe, kwadratowe i prostokątne puste sekcje

Średnica zewnętrzna rury okrągłej: min 114, maks. 273 mm

Sekcja kwadratowa wydrążona: min 130 x 130, maks. 215 x 215 mm

Prostokątna sekcja pusta: Min 80x 100, Max 140x 200 mm

Grubość rury: Min. 3,0 mm Maks. 10,0 mm (X70≤8 mm)

Formowanie prędkości linii: maks. 45 m / min

(Kwadratowe i prostokątne puste kształty są produkowane przy niższych prędkościach w zależności od stosunku grubości ścianki do boku)

Długość cięcia rury: min 4 maks. 12 metrów

Dokładność długości: ± 3 mm

3. Dane techniczne gotowych rur:

(1) Średnica rury φ10～φ38mm

(2) Grubość ścianki 0,5～2,5 mm dla rur okrągłych;0,5-1,8 mm dla rur kwadratowych/prostokątnych.

(3) Długość cięcia 4～9m

(4) Dokładność cięcia wzdłużnego: +/- 3 mm

Szybkość formowania

20～100m/min

Całkowita moc mocy

Około.400KW

Skompresowane powietrze:

(1) Natężenie przepływu: 6m3 / min

(2) Ciśnienie: 5～7kg/cm2

Zaopatrzenie w wodę dla zestawu maszyn

(1) Natężenie przepływu: 20T/h～30T/h

(2) Pojemność basenu rezerwacyjnego: 30m3

Aranżacja warsztatu:

Szerokość warsztatu: 6m

Długość warsztatu: 50m

Wysokość warsztatu (od ścieżki sufitowej do podłogi): ≥5 m

4. Proces technologiczny:

Odwijanie → Cięcie i spawanie → Akumulator klatkowy → (Podawanie, formowanie), (Prowadnica szwu, spawanie HF, wyciskanie, gratowanie), chłodzenie wodą, wymiarowanie, prostowanie zgrubne → STD Latająca piła → Sprawdzanie i zbieranie → pakowanie → Przechowywanie
