Szczegóły Produktu:
|
| Opis: | maszyna do walcowania | Materiał: | Q195, Q235, SPCC, SPCD |
|---|---|---|---|
| Przychodząca szerokość: | B≤800-1250mm | Szerokość wyjściowa: | B≤800-1250mm |
| Średnica cewki wejściowej (wewnętrzna / zewnętrzna): | 610/1750mm | Średnica cewki wyjściowej (wewnętrzna / zewnętrzna): | 610/1750mm |
| Rolling Speed: | V≤90m/min | Max. Maks. coil weight waga cewki: | 20T |
| Podkreślić: | Walcarka zimna tandem AGC,walcarka zimna tandem 3 stojąca,walcarka tandemowa 4hi walcowanie na zimno |
||
1. Opis:

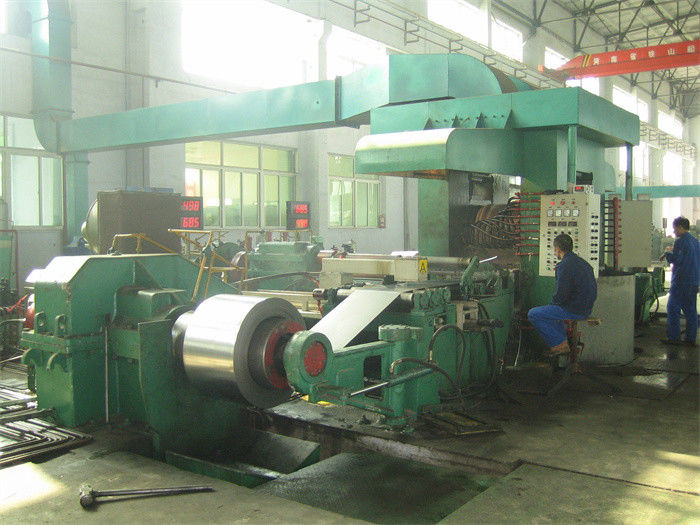

Tandemowa walcownia zimna cztero-wysokiego trójstanowiskowego MA AGC
2. Główna funkcja:
Składa się z urządzenia do przykręcania, obudowy młyna, układu rolkowego, urządzenia równoważącego, przekładni głównej, urządzenia do zmiany rolek.Jego główną funkcją jest zwijanie pasków w celu uzyskania wymaganej grubości.
3. Przebieg procesu: (dla odniesienia):
Ładowanie wózka cewki → hydrauliczny rozwijak rozprężny → prostownik dociskowy → nożyce hydrauliczne, platforma spawalnicza → chwytacz do przechowywania typu podłogowego → platforma procesu karmienia (z urządzeniem rolkowym napinającym) → 1 # stojak → 2 # stojak → 3 # stojak → platforma rozładowania ( nożyce hydrauliczne) → nawijarka → urządzenie rozładowujące
4. Parametry techniczne:
Tabela 4-1:
| Rodzaj | Φ70/Φ210×250 | Φ135/Φ350 × 350 | Φ140/Φ450 × 450 | Φ175/Φ500 × 550 |
| Rolki robocze (mm) | Φ70 | Φ135 | Φ140 | Φ175 |
| Długość rolki (mm) | 250 | 250-350 | 450 | 500 |
| Siła toczenia (tony) | 80 | 120 | 280 | 280 |
| Grubość wejściowa (mm) | 1,5 | ≤2,7 | ≤3 | ≤4 |
| Gotowa grubość (mm) | 0,08 | ≥0,15 | ≥0,3 | 0,3 |
| (mm) | 30-200 | ≤250 | 360 | 400 |
| Prędkość toczenia (m/min) | 180 | 180 | 180 | 210 |
| Silnik główny (KW) | 22 | 55 | 75 | 90 |
| Silnik dociskowy (KW) | 2.2 | 4 | 6 | 7,5 |
| Prędkość docisku (mm/s) | 0,06 | 0,08 | 0,08 | 0,08 |
| Reduktor prędkości | JZQ650 | JZQ850 | JZQ450 | JZQ1000 |
| Waga (tony) | 8,5 | 19 | 22 | 24 |
Tabela 4-2:
| Rodzaj | Φ190/Φ535×600 | Φ180/Φ650 × 850 | Φ205 × 900/Φ650 × 850 | Φ480/Φ1150×1380 |
| Rolka robocza (mm) | Φ190 | Φ180 | Φ205 | Φ480 |
| Długość rolki (mm) | 600 | 850 | 850 | 1380 |
| Grubość wejściowa (mm) | 3 | 3 | 3 | 3 |
| Grubość wyjściowa (mm) | 0,5 | 0,4 | 0,25 | 0,3 |
| (mm) | 500 | 750 | 800 | 1000 |
| Siła toczenia | 4000KN | 5000KN | 5500KN | 800T |
| Prędkość toczenia (m/min) | 150 | 150 | 210 | 120 |
| Silnik główny (KW) | 450 | 630 | 630 | 1200 |
| Silnik dociskowy | 30 | 44 | 44 | 60 |
Uwaga: Powyższe parametry mają jedynie charakter poglądowy, mogą być produkowane zgodnie z wymaganiami klienta.
5. Opakowanie
Maszyna zostanie zamocowana wewnątrz pojemnika za pomocą drutu stalowego i specjalnego paska PET, aby upewnić się, że wszystkie części nie przesuną się podczas transportu i uniknąć wszelkiego rodzaju uszkodzeń maszyny i pojemnika.
6. Okres gwarancji: 12 miesięcy (z wyłączeniem części łatwo psujących się)
7. Nasza usługa i funkcje:
7,1 Projekt: Posiadamy dojrzały zespół techniczny z bogatym doświadczeniem w zakresie opracowywania i projektowania maszyn zgodnie z wymaganiami i wymaganiami klienta.
7.2 To bardzo doskonały i wytrzymały sprzęt.Mamy ponad 10 lat doświadczenia.
7.3 Ten rodzaj maszyny ma najlepszą jakość i najlepszą cenę.Posiada dokładny pomiar i łatwą obsługę.
7.4 Wszystkim klientom zapewniamy wsparcie techniczne (zarówno przed, w trakcie jak i po sprzedaży), produkcję, instalację, uruchomienie i serwis.
7.5 Nasz produkt został wywieziony do wielu regionów i zdobył wysoką reputację ze względu na wysoką jakość i rozsądną cenę.
