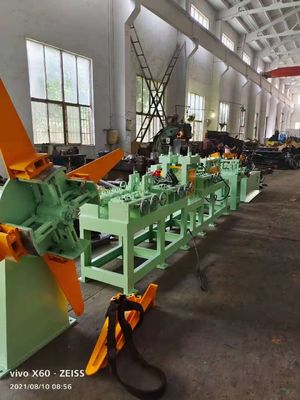

Wysoka precyzja 600-1600 mm Wyrównywanie grubych arkuszy Linia cięcia na długość z systemem PLC służy do sterowania i monitorowania

1. Opis towarów:

Wysoka precyzja 600-1600 mm Wyrównywanie grubych arkuszy Linia cięcia na długość z systemem PLC służy do sterowania i monitorowania

2. Wstęp:
Linia do cięcia grubych płyt na długość może spełnić wymagania klienta o maksymalnej prędkości linii 20 m / min poprzez rozwijanie i wyrównywanie paska cewki, a następnie ścinanie wyrównanego płaskiego paska do określonej długości arkuszy.
Linia cięcia na długość (płytowa maszyna CTL) ma jedną maszynę do poziomowania wstępnego i jedną maszynę do precyzyjnego poziomowania napędzaną silnikami prądu stałego lub prądu przemiennego, a ustalanie długości odbywa się za pomocą enkodera, styl ścinania to ścinanie stop.
Linia do cięcia grubych blach (maszyna CTL do blach) pasuje do kręgów stalowych o grubości: (3~12mm, 4~16mm, 5-20mm) i zmiennej szerokości, a długość gotowych arkuszy zależy od praktycznych potrzeb klienta.


3. Zalety i cechy charakterystyczne maszyny CTL do płyt:
1. Płyta CTL Maszyna o wysokiej precyzji
Prędkość linii może wynosić do 20 m/min, średnio 4-5 sztuk/min Arkusze o długości 2000 mm.
Precyzja poziomowania: ±1,5 mm/㎡
Dokładność długości arkusza: ±0,5 mm/m
Dokładność długości przekątnej arkusza: ±1mm/m

Materiał wejściowy: cewki ze stali węglowej CR, HR, blachy stalowe GI, PPGI.

3.1.MA-(3~12)×1600mm/2000mm/2500mm Gruba blacha przycięta do linii długości:
Grubość taśmy maszyny CTL: 3 ~ 12 mm
Szerokość paska: 600 ~ 1600 mm, 800-2000 mm, 1100-2500 mm
Rolka wyrównująca: Φ180, 13szt
Materiał rolki wyrównującej: 40Cr, HRC55-56
Moc do poziomowania: silnik prądu stałego 132KW + regulacja prędkości Eurothem 590 DC
Płyta CTL Machine Prędkość cięcia: (0~20) m/min, regulowana
3.2.MA- (4-16)×1500mm/2000mm/2500mm Gruba blacha przycięta do linii długości
Grubość taśmy maszyny CTL: 4 ~ 16 mm
Szerokość paska: 500 ~ 1500mm/800-2000mm/1100-2500mm
Rolka wyrównująca: Φ220mm, 11szt
Materiał rolki wyrównującej: 40Cr, HRC54-55
Płyta CTL Moc maszyny do poziomowania: silnik prądu stałego 160KW + regulacja prędkości Eurotherm 590 DC.
Prędkość skrawania: (0~20) m/min, regulowana
3.3.MA-(5-20)×1800mm/2000mm/2500mm Gruba blacha przycięta do linii długości
Grubość paska: 5 ~ 20 mm
Szerokość taśmy maszyny CTL: 800 ~ 1800 mm, 1000-2000 mm, 1100-2500 mm
Rolka wyrównująca: Φ230, 9szt
Materiał rolki wyrównującej: 40Cr, HRC54-55
Moc do poziomowania: silnik prądu stałego 110KW + 160KW + regulacja prędkości Eurothem 590 DC.
Płyta CTL Machine Prędkość cięcia: (0~20) m/min, regulowana
