1600 mm cięcie na długość linii serwonapęd 100 m / min cięcie wzdłużne

Automatyczny serwonapęd maszyny o wysokiej precyzji 300 ~ 1600 mm o wysokiej precyzji

1. Opis towarów:

Automatyczna linia do układania nożyc obrotowych Średnia i ciężka grubość Linia cięcia na długość ze stabilną prędkością i serwonapędem

2. Wstęp:
Linia cięcia blachy o średniej grubości może spełnić życzenie klienta dotyczące maksymalnej prędkości linii 40 m / min poprzez rozwijanie i wyrównywanie taśmy zwoju, a następnie ścinanie wypoziomowanego płaskiego paska na określoną długość arkuszy.
Ta linia CTL cewki jest szczególnie odpowiednia do cewek ze stali węglowej CR, HR, blach stalowych GI, PPGI.

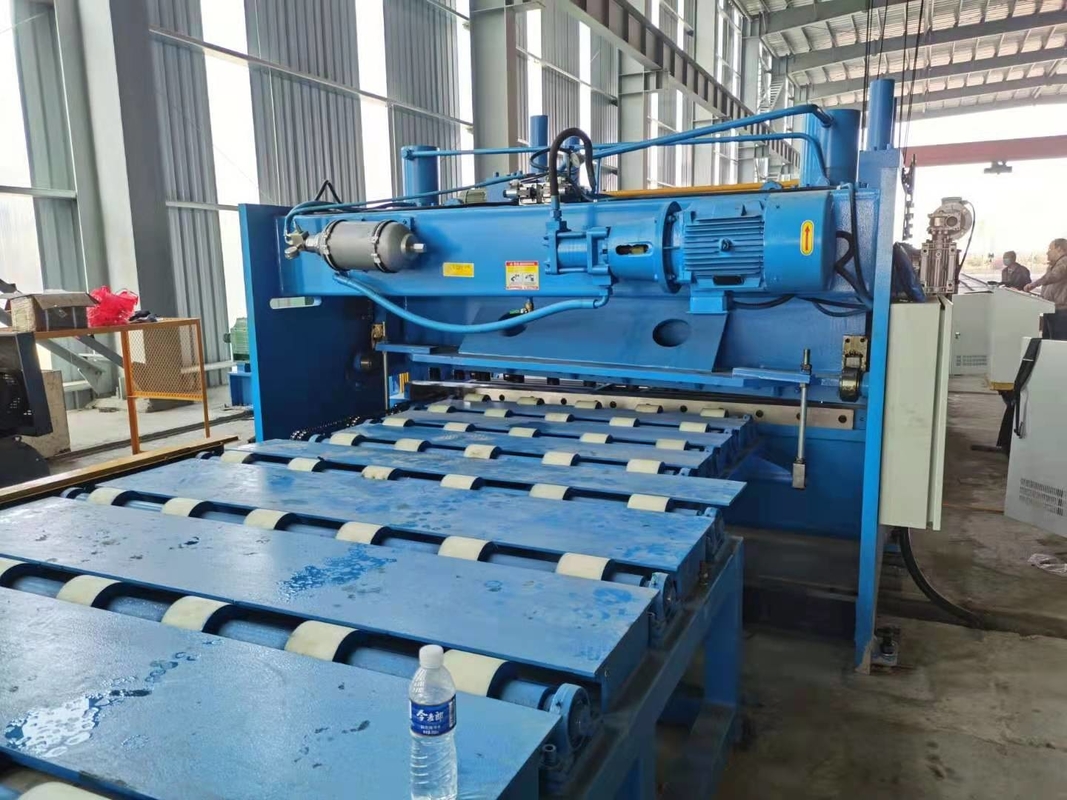

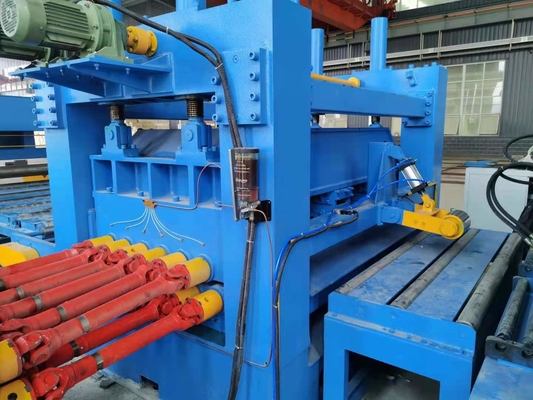

Linia cięcia płyt na długość (linia CTL cewki) ma jedną maszynę poziomującą napędzaną silnikiem prądu stałego lub prądu przemiennego, a ustalanie długości odbywa się za pomocą enkodera, styl ścinania to stop-shear.
Linia cięcia blachy o średniej grubości pasuje do stalowych cewek o grubości: (1 ~ 6 mm, 2 ~ 8 mm, 3-10 mm) i zmiennej szerokości, a długość gotowych arkuszy zależy od praktycznych potrzeb klienta.


3. Zalety i cechy tej linii CTL cewki:
1. Wysoka precyzja
Prędkość linii może wynosić do 30m/min, średnio 7-8szt/min 2000mm Długość arkuszy.
Dokładność poziomowania: ±1mm/㎡
Dokładność długości arkusza: ±0,5 mm/m
Dokładność długości przekątnej arkusza: ±0,5 mm/m


4. Główny parametr techniczny:

MA-(0,3 ~ 3) × 1600 mm/2000 mm/2500 mm płyta przycięta na długość linii

Materiał cewek: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Grubość paska: (0,3-3) mm
Maks.Szerokość paska: 1600 mm
identyfikator cewki: ≥Φ508mm
Cewka OD: Φ1800mm
Maks.Waga cewki: 20000 kg
Silnik do krajarki: silnik prądu stałego 75KW
Wał krajarki: Ф220 x 1650 mm
Noże tarczowe na wale krajarki: ID220mm x OD330mm x 10mm, 6CrW2Si.
Tarcza rozdzielająca: ID85 x OD210mm x 6mm, 65Mn
Naprężenie zapewnia taśma przechodząca przez wełniany filc cierny owijający się wokół drewnianych płyt.
Blok nawijarki: Ф508 x 1700 mm
Silnik nawijarki: silnik prądu stałego 90KW
Sterowanie elektryczne: Szafa sterownicza Eurotherm 590 DC plus panele sterowania.
Prędkość cięcia: max 100m/min, regulowana.

5. Szczegółowa specyfikacja linii CTL cewki:

6. Opakowanie

Maszyna zostanie zamocowana wewnątrz pojemnika za pomocą drutu stalowego i specjalnego paska PET, aby upewnić się, że wszystkie części nie przesuną się podczas transportu i uniknąć wszelkiego rodzaju uszkodzeń maszyny i pojemnika.

7. Okres gwarancji:12 miesięcy (z wyłączeniem łatwo psujących się części)

8. Nasza usługa i funkcje:
8.1 Projekt: MAZS posiada dojrzały zespół techniczny z bogatym doświadczeniem w zakresie opracowywania i projektowania maszyn zgodnie z wymaganiami i wymaganiami klienta.
8.2 To bardzo doskonały i wytrzymały sprzęt.Mamy ponad 10 lat doświadczenia.
8.3 Ten rodzaj maszyny ma najlepszą jakość i najlepszą cenę.Posiada dokładny pomiar i łatwą obsługę.
8.4 Wszystkim klientom zapewniamy wsparcie techniczne (zarówno przed, w trakcie jak i po sprzedaży), produkcję, instalację, uruchomienie i serwis.
8.5 Nasz produkt został wywieziony do wielu regionów i zdobył wysoką reputację ze względu na wysoką jakość i rozsądną cenę.
