Szczegóły Produktu:
|
| Opis produkcji: | Φ90 × Φ400 × 300mm 4-rolkowy Odwracalny walcarka na zimno | Surowiec: | Q235, SPCC, SS400, SPHC itp. |
|---|---|---|---|
| Grubość wejściowa: | ≤2mm | Szerokość: | 100-200mm |
| Średnica cewki wyjściowej (wewnętrzna/zewnętrzna): | Φ600,Φ750/1600mm, zgodnie z wymaganiami | Maks. ciśnienie toczenia: | ≤150T |
| Prędkość toczenia: | V≤30m / min Walcarka na zimno | Podniesienie linii tocznej: | 850mm |
| Gwarancja: | Rok | ||
| High Light: | Odwracalna walcarka do walcowania na zimno,walcarka do walcowania na zimno 30 m / min,odwracalna walcarka do walcowania na zimno 4 rolki |
||
1.Zastosowanie czterech rolekerodwracalna walcarka na zimno:
4-rolkaerodwracalnyCRM(walcownia na zimno )jest napędzany przez rolkę zapasowąers, o dużej sztywności stojaka.System rolek przyjmuje specjalne łożyska do walcarek.Prasująca para przekładni ślimakowych jest wtórną powierzchnią obwiedni,z dużymsiła nacisku.Nadaje się do walcowania pośredniego i walcowania wykańczającego.Jest to idealny sprzęt walcowni do walcowanianormalnastal węglowa, stal stopowa, stal nierdzewna, miedź, aluminium itp.
2.Skład wyposażenia i cechy konstrukcyjne cztero-wałekodwracalna walcarka na zimno
Ta maszyna to cztero-wałekwalcarka zimna składająca się z silnika głównego,prędkośćreduktor, gniazdo przekładni w jodełkę, wałek uniwersalny, wspornik, stojak roboczy, elektryczne urządzenie do prasowania., Zwijarki lewe i prawe, stacja hydrauliczna i sterowanie elektryczne DC oraz inne częściitp.
.
3. Przebieg procesu: (dla odniesienia)
Urządzenie do załadunku (rozładunku) → nawijarka → platforma technologiczna walcarki → czterowysoka walcarka główna → platforma technologiczna walcarki → nawijarka → urządzenie do załadunku (rozładunku)
4. Skład sprzętu:
4.1 Wyposażenie mechaniczne:
| Nie. | Opis | Jednostka | Ilość |

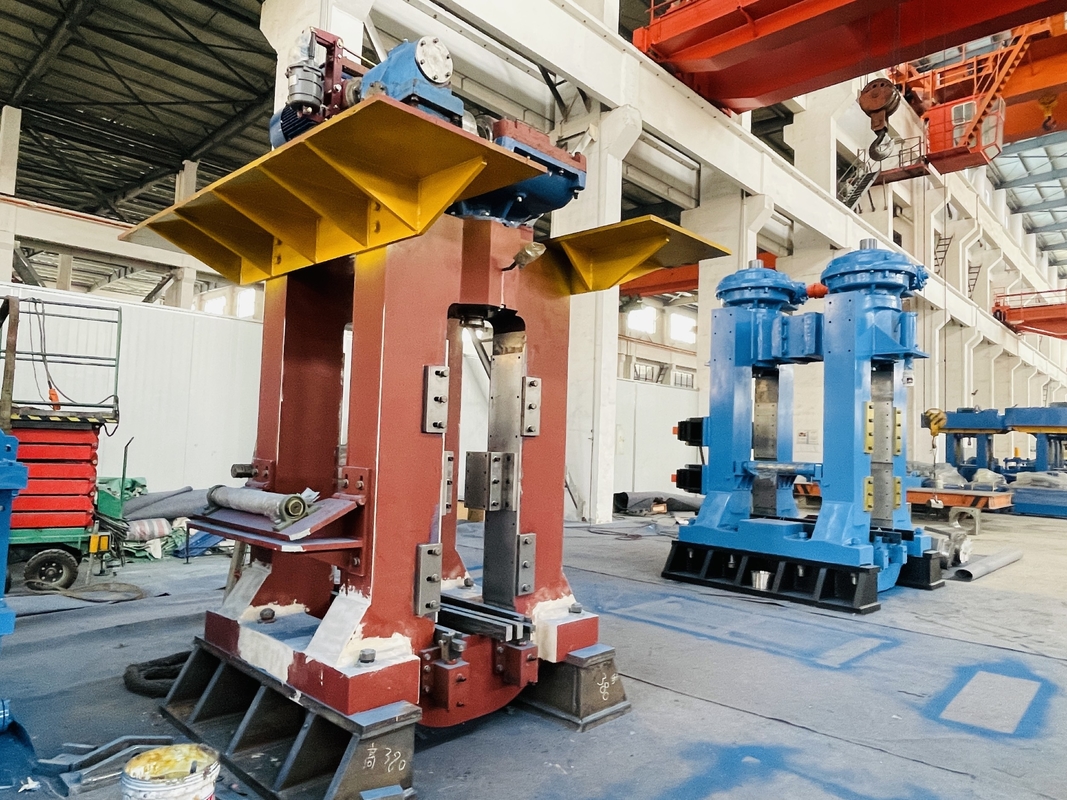

| 1 | Cztero-wysoka główna walcarka | ustawić | 1 |
| 2 | Elektryczne urządzenie do wkręcania | ustawić | 2 |
| 3 | Hydrauliczne urządzenie równoważące | ustawić | 1 |
| 4 | Wał uniwersalny | szt. | 2 |
| 5 | Uniwersalny wspornik wału | ustawić | 1 |
| 6 | Regał do wymiany rolek roboczych | ustawić | 1 |
| 7 | Hydrauliczne urządzenie do zmiany rolek rolki zapasowej | ustawić | 1 |
| 8 | Regał do wymiany rolek zapasowych | ustawić | 1 |
| 9 | Platforma procesowa młyna przód/tył | ustawić | 2 |

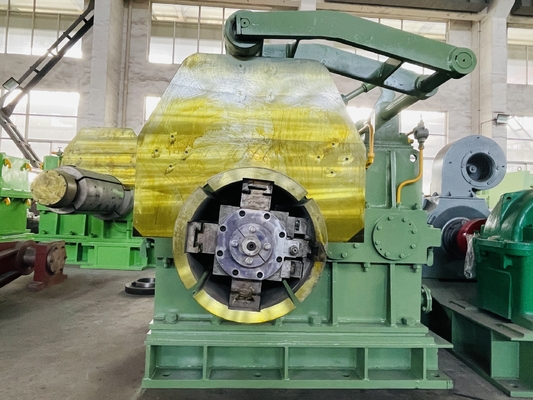

| 10 | Hydrauliczna nawijarka rozprężna | ustawić | 2 |
| 11 | Samochód z cewką wyładowczą | ustawić | 2 |
| 12 | Śruba fundamentowa | ustawić | 1 |
4.2 Silnik elektryczny, sterowanie elektryczne:
| Nie. | Opis | Jednostka | Ilość |
| 1 | Głównym silnikiem | ustawić | 1 |
| 2 | Silnik nawijarki | ustawić | 2 |
| 3 | Silnik przykręcany | ustawić | 2 |
| 4 | Sterowanie elektryczne | ustawić | 1 |
4.3 Sprzęt płynny:
| Nie. | Opis | Jednostka | Ilość |
| 1 | Ogólny układ hydrauliczny (w tym stojak zaworowy) | ustawić | 1 |
| 2 | Stacja hydrauliczna gięcia rolkowego (w tym stojak zaworowy) | ustawić | 1 |
| 3 | Stacja smarowania cienkiego oleju | ustawić | 1 |
| 4 | System smarowania olejem i gazem | ustawić | 1 |
| 5 | System smarowania procesowego | ustawić | 1 |
5. Parametry techniczne (opcje):
|
Nr modelu Parametry techniczne |
650 | 750 | 850 |
| Materiał | Stal węglowa i stal niskostopowa | Stal węglowa i stal niskostopowa | Stal węglowa i stal niskostopowa |
| Grubość materiału (mm) | 2,0-3,0 | 2,0-3,0 | 2,0-3,0 |
| Szerokość materiału (mm) | 400-500 | 500-650 | 600-750 |
| Grubość wyjściowa (mm) | 0,18-0,5 | 0,18-0,5 | 0,18-0,5 |
| Siła toczenia (KN) | 5500 | 6500 | 7500 |
| Rozmiar rolki podtrzymującej (mm) | Φ550×600 | Φ650×700 | Φ750×820 |
| Rozmiar środkowego wałka (mm) | / | / | Φ300/Φ280×820 |
| Rozmiar rolki roboczej (mm) | Φ185/Φ165×650 | Φ205/Φ190 × 750 | Φ230/Φ205×850 |
| Tryb jazdy | Wałkiem roboczym | Wałkiem roboczym | Wałkiem roboczym |
| Głównym silnikiem | Silnik prądu stałego | Silnik prądu stałego | Silnik prądu stałego |
| Reduktor | Połączona skrzynia biegów | Połączona skrzynia biegów | Połączona skrzynia biegów |
| Rozwijak (rozmiar opcjonalny) | Φ508/Φ610 × 650 | Φ508/Φ610 × 750 | Φ610×850 |
| Nawijarka (rozmiar opcjonalny) | Φ508×650 | Φ508×750 | Φ508×850 |
| Prędkość toczenia (m/min.) | 180-480 | 240-600 | 240-600 |
| Napięcie rozwijaka (KN) | 30 | 35 | 45 |
| Napięcie nawijarki (KN) | 10-70 | 10-80 | 10-90 |
| Metoda wkręcania | Mechaniczne/hydrauliczne AGC | Mechaniczne/hydrauliczne AGC | Mechaniczne/hydrauliczne AGC |
Uwaga: Powyższe parametry mają wyłącznie charakter poglądowy, mogą być produkowane zgodnie z wymaganiami klienta.
6. Opakowanie
Maszyna zostanie zamocowana wewnątrz pojemnika za pomocą drutu stalowego i specjalnegoTaśma PET, aby upewnić się, że wszystkie części nie przesuną się podczas transportu i uniknąć wszelkiego rodzaju uszkodzeń maszyny i kontenera.
7. Okres gwarancji:12 miesięcy (z wyłączeniem łatwo psujących się części)
8.Nasza usługa i funkcje:
8.1 Projekt:Posiadamy dojrzały zespół techniczny z bogatym doświadczeniem w zakresie opracowywania i projektowania maszyn zgodnie z wymaganiami i wymaganiami klienta.
8,2To bardzo doskonały i wytrzymały sprzęt.Mamy ponad 10 lat doświadczenia.
8,3Ten rodzaj maszyny ma najlepszą jakość i najlepszą cenę.Posiada dokładny pomiar i łatwą obsługę.
8.4Wszystkim klientom zapewniamy wsparcie techniczne (zarówno przed, w trakcie jak i po sprzedaży), produkcję, instalację, uruchomienie i serwis.
8.5 Nasz produkt został wywieziony do wielu regionów i zdobył wysoką reputację ze względu na wysoką jakość i rozsądną cenę.
