1800 mm automatyczna linia do cięcia wzdłużnego blachy stalowej o dużej prędkości 30 m / min

3-12 mm 600-1800 mm Automatyczna linia do cięcia wzdłużnego blachy stalowej Szybkobieżna maszyna do cięcia wzdłużnego

1. Wstęp:

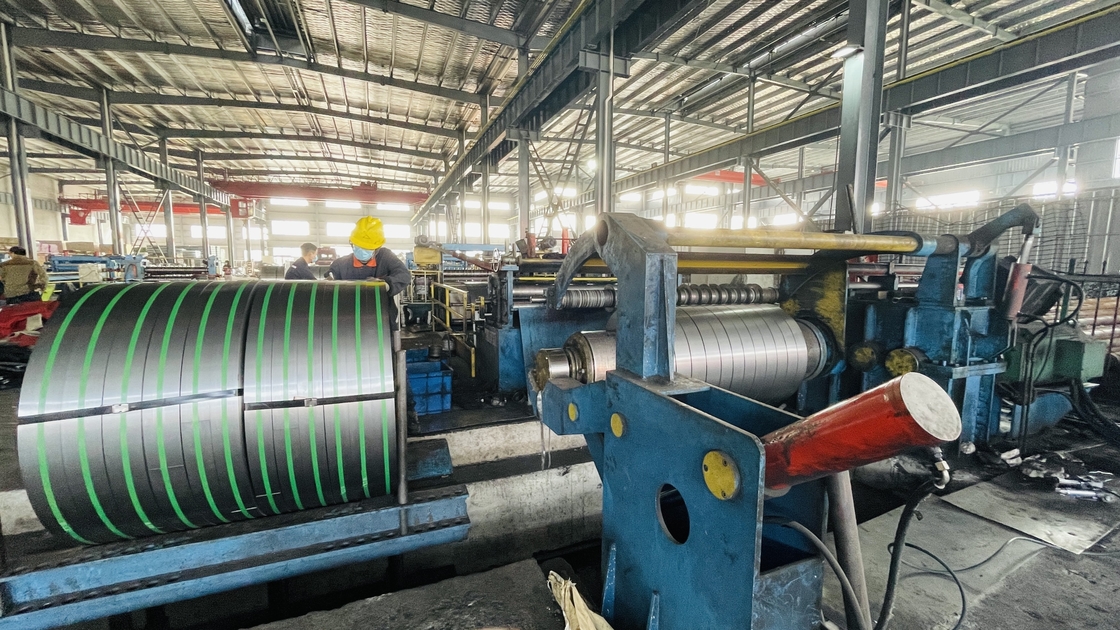

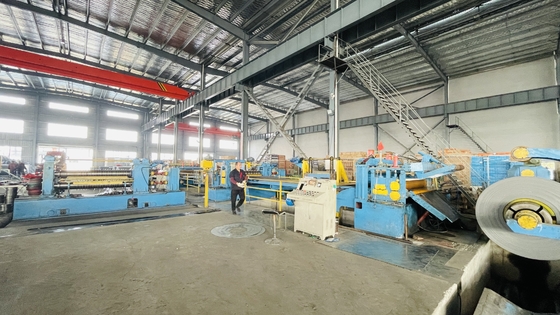

Automatyczna linia do cięcia wzdłużnego blachy stalowejze stabilną prędkością i sterowaną przez PLC pięciorolkową niwelacją z ciężką hydrauliczną rozwijarką. Ta gruba linia do cięcia wzdłużnego, zwana również krajarką do metalowych cewek, jest w stanie przeciąć grubą stalową cewkę główną na małe cewki dziecięce.Gruba linia do cięcia wzdłużnego cewki składa się z: samochodu ładującego cewki, odwijarki z podwójnym trzpieniem do dużych obciążeń, prowadnicy głowicy cewki w stylu portalu, sprzętu do prasy i łopaty, podajnika z podwójną rolką, niwelatora pięciorolkowego, odcinacza końcowego, stołu rolkowego, Wyrównywacz centralny, krajarka tarczowa, nawijarka złomu, akumulator otworów, separator wstępny i napinacz, separator i docisk cewek typu portalowego, nawijarka, wózek do rozładowywania cewki, sterowanie hydrauliczne i sterowanie elektryczne.

Wydajność różnych modeli linii do cięcia grubych blach (krajarka metalowa):
Grubość taśmy: (3~12) mm, (4-16) mm, (5~20) mm;
Szerokość taśmy: 500-1800 mm, 800 ~ 2000 mm lub 1000 ~ 2200 mm.

2. Szczegółowa specyfikacja maszyny do cięcia wzdłużnego cewki:

2.1.MA-(3-12) × 1800mm Linia do cięcia wzdłużnego arkuszy
Materiał cewek: stal węglowa HR / CR, blacha ocynkowana, kolorowa blacha stalowa itp.
Grubość taśmy metalowej cewki: (3 ~ 12) mm
Szerokość taśmy maszyny do cięcia wzdłużnego cewki: 500 ~ 1800 mm
Maksymalna waga cewki: 35000 kg

Średnica rolek poziomujących i rolki napinającej: Φ210
Metalowa cewka Slitter Średnica wału krajarki: Φ300
Przecinaki tarczowe: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Średnica bloku nawijarki: Φ610mm
Separatory: 65Mn, OD250 x ID95 x T10/20mm
Silniki DC do cięcia wzdłużnego cewki do krajarki i nawijarki: 160KW, 200KW.
Prędkość krajarki z metalową cewką: (0 ~ 30) m/min, regulowana

2.2.MA-(4-16) × 2200mm linia do cięcia wzdłużnego
Materiał cewek: stal węglowa HR / CR, taka jak Q235, blacha ocynkowana, kolorowa blacha stalowa itp
Grubość paska: (4 ~ 16) mm
Szerokość taśmy metalowej cewki: 800 ~ 2200 mm
Maszyna do cięcia wzdłużnego cewki Maksymalna waga cewki: 40000 kg

Średnica rolek poziomujących i rolki napinającej: Φ230
Średnica wału krajarki: Φ360
Przecinarki do metalu z cewką: 6CrW2Si, HRC54 ° ~ 56 °, OD600mm x ID360mm x T50mm.
Średnica bloku nawijarki: Φ760mm
Cewka do cięcia wzdłużnego Tarcze separujące: 65Mn, OD250 x ID110 x T10/20mm
Silniki prądu stałego do krajarki i nawijarki: 200KW, 250KW.
Prędkość cięcia: (0~30) m/min, regulowana

2.3.Linia do cięcia wzdłużnego MA-(5-20) × 2000 mm:
Materiał cewek: stal węglowa HR / CR, taka jak Q235, blacha ocynkowana, kolorowa blacha stalowa itp
Grubość taśmy metalowej cewki: (5 ~ 20) mm
Szerokość paska: 800 ~ 2000 mm
Maksymalna waga cewki: 40000 kg

Średnica rolek poziomujących i rolki napinającej: Φ260
Metalowa cewka Slitter Średnica wału krajarki: Φ420
Cewka do cięcia wzdłużnego Nożyce tarczowe: 6CrW2Si, HRC54 ° ~ 56 °, OD650mm x ID420mm x T50mm.
Średnica bloku nawijarki: Φ800mm
Separatory: 65Mn, OD250 x ID110 x T10/20mm
Silniki prądu stałego do krajarki i nawijarki: 280KW, 315KW.
Maszyna do cięcia wzdłużnego cewki Prędkość cięcia: (0 ~ 20) m / min, regulowana

3. Specyfikacje krajarki z metalową cewką:
