Szczegóły Produktu:
|
| Materiał cewek: | HR Cewka stalowa cięta na długość linii | Grubość paska: | 4-16 mm |
|---|---|---|---|
| Szerokość paska: | 1000-1800mm | Max. Waga kręgu:: | 15000 kg |
| Napięcie:: | 380 V 50 Hz 3 fazy | Gwarancja jakości: | Rok |
| High Light: | Maszyna CTL 4-16 mm,maszyna CTL 1800 mm,sprzęt do cięcia arkuszy na długość |
||
1. Opis towarów:
Gruba linia poziomowania arkuszy do cięcia na długość z systemem PLC służy do sterowania i monitorowania
2. Wstęp:
Linia do przycinania grubych płyt może spełnić życzenie klienta o maksymalnej prędkości linii 20 m / min poprzez rozwinięcie i wypoziomowanie taśmy cewki, a następnie ścinanie wypoziomowanego płaskiego paska na określoną długość arkuszy.

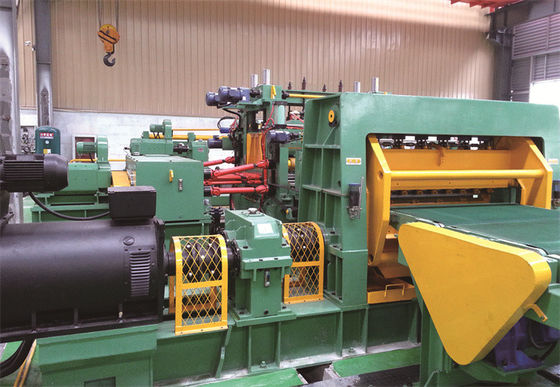

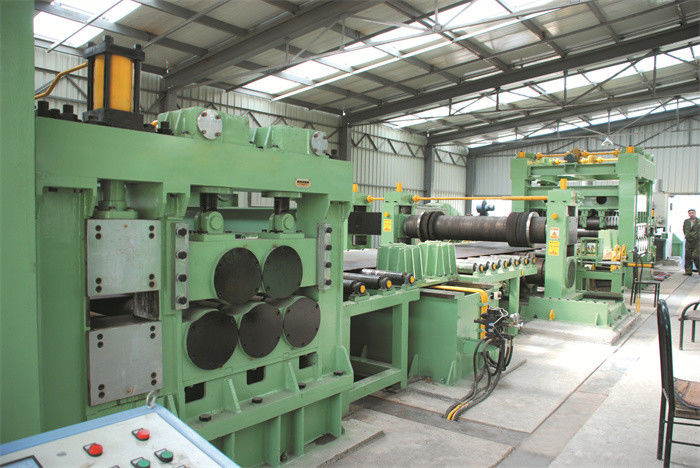

Linia do cięcia na długość (płytowa maszyna CTL) ma jedną maszynę do wstępnego poziomowania i jedną maszynę do precyzyjnego poziomowania napędzaną silnikami prądu stałego lub przemiennego, a ustalanie długości odbywa się za pomocą enkodera, styl ścinania to stop-shear.
Linia do przycinania grubych płyt (maszyna CTL płytowa) pasuje do stalowych cewek o grubości: (3 ~ 12 mm, 4 ~ 16 mm, 5-20 mm) i zmiennej szerokości, a długość gotowych arkuszy zależy od praktycznych potrzeb klienta.
3. Zalety i cechy płyty CTL Machine:
1. Płyta CTL Maszyna o wysokiej precyzji
Prędkość linii może wynosić do 20m/min, średnio 4-5szt/min 2000mm Długość arkuszy.
Dokładność poziomowania: ± 1,5 mm/㎡
Dokładność długości arkusza: ±0,5 mm/m
Dokładność długości przekątnej arkusza: ±1mm/m
Materiał wejściowy: cewki ze stali węglowej CR, HR, blachy stalowe GI, PPGI.
1. MA-(3 ~ 12) × 1600 mm/2000 mm/2500 mm Gruba płyta przycięta na długość linii
Płyta CTL Maszyna o grubości taśmy: 3 ~ 12 mm
Szerokość taśmy: 600 ~ 1600 mm, 800-2000 mm, 1100-2500 mm
Wałek poziomujący: (180, 13 szt.)
Materiał wałka poziomującego: 40Cr, HRC55-56
Moc do poziomowania: silnik 132KW DC + regulacja prędkości Eurothem 590 DC
Płyta CTL Prędkość cięcia: (0~20) m/min, regulowana
2.MA-(4-16)×1500mm/2000mm/2500mm Gruba płyta przycięta do linii długości
Płyta CTL Maszyna o grubości taśmy: 4 ~ 16 mm
Szerokość taśmy: 500 ~ 1500 mm/800-2000 mm/1100-2500 mm
Wałek poziomujący: Φ220mm, 11szt
Materiał wałka poziomującego: 40Cr, HRC54-55
Płyta CTL Moc maszyny do poziomowania: silnik 160KW DC + regulacja prędkości Eurotherm 590 DC.
Prędkość cięcia: (0~20) m/min, regulowana
3.MA-(5-20) × 1800mm/2000mm/2500mm Gruba płyta przycięta do linii długości
Grubość paska: 5 ~ 20 mm
Szerokość taśmy maszyny CTL płyty: 800 ~ 1800 mm, 1000-2000 mm, 1100-2500 mm
Wałek poziomujący: Φ230, 9szt
Materiał wałka poziomującego: 40Cr, HRC54-55
Moc do poziomowania: silnik prądu stałego 110KW + 160KW + kontrola prędkości Eurothem 590 DC.
Płyta CTL Prędkość cięcia: (0~20) m/min, regulowana
| Szczegółowa specyfikacja: Model | Grubość | Długość | Prędkość poziomowania | |
| MA-12 x 1600 | 3-12mm | 600-1600mm | nastawny | Maksymalnie 20m/min |
| MA-16 x 1800 | 4-16mm | 1000-1800mm | nastawny | Maksymalnie 20m/min |
| MA-20 X 2000 | 5-20mm | 1000-2000mm | nastawny | Maksymalnie 20m/min |
| Uwaga: Dane w formularzu jako odniesienie zgodnie z ogólnymi zakresami, zawsze projektujemy i wykonujemy każdą grubą blachę do cięcia na długość, płytę CTL zgodnie ze specyficznymi wymaganiami każdego klienta, dzięki czemu każdy klient może kupić własną zawartość linia od nas. | ||||
