Szczegóły Produktu:
|
| Materiał cewek: | HR Cewka stalowa cięta na długość linii | Grubość paska: | 0,3 ~ 3 mm |
|---|---|---|---|
| Szerokość paska: | 300 ~ 1600 mm | Max. Waga kręgu:: | 15000 kg |
| Napięcie:: | 380 V 50 Hz 3 fazy | Gwarancja jakości: | Rok |
| High Light: | Automatyczna maszyna do cięcia na długość CE,automatyczna maszyna do cięcia na długość 0,3-3 mm |
||
1. Opis towarów:

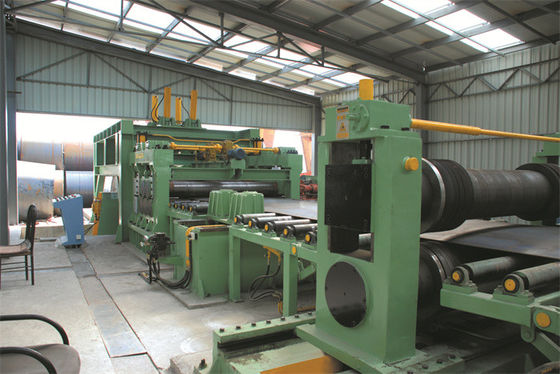

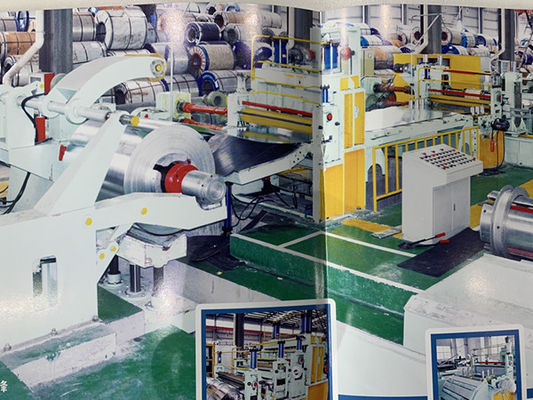

Automatyczna linia do układania nożyc obrotowych Średnia i ciężka grubość Linia cięcia na długość ze stabilną prędkością i serwonapędem
2. Wstęp:
Linia cięcia blachy o średniej grubości może spełnić życzenie klienta o maksymalnej prędkości linii 40 m / min poprzez rozwijanie i wyrównywanie taśmy cewki, a następnie ścinanie wypoziomowanego płaskiego paska na określoną długość arkuszy.
Ta linia CTL cewki jest szczególnie odpowiednia do cewek ze stali węglowej CR, HR, blach stalowych GI, PPGI.
Linia do cięcia płyt na długość (linia CTL cewki) ma jedną maszynę poziomującą napędzaną silnikiem prądu stałego lub przemiennego, a ustalanie długości odbywa się za pomocą enkodera, styl ścinania to stop-shear.
Linia cięcia blachy o średniej grubości pasuje do stalowych cewek o grubości: (1 ~ 6 mm, 2 ~ 8 mm, 3-10 mm) i zmiennej szerokości, a długość gotowych arkuszy zależy od praktycznych potrzeb klienta.
3. Zalety i cechy tej linii CTL cewki:
1. Wysoka precyzja
Prędkość linii może wynosić do 30m/min, średnio 7-8szt/min 2000mm Długość arkuszy.
Dokładność poziomowania: ±1mm/㎡
Dokładność długości arkusza: ±0,5 mm/m
Dokładność długości przekątnej arkusza: ± 0,5 mm / m
4. Główny parametr techniczny:
MA-(0,3 ~ 3) × 1600 mm/2000 mm/2500 mm płyta przycięta na długość linii
Materiał cewek: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Grubość paska: (0,3-3) mm
Maks.Szerokość taśmy: 1600mm
identyfikator cewki: ≥Φ508mm
Cewka OD: Φ1800mm
Maks.Waga cewki: 20000 kg
Silnik do krajarki: silnik prądu stałego 75KW
Wał krajarki: Ф220 x 1650 mm
Noże tarczowe na wale krajarki: ID220mm x OD330mm x 10mm, 6CrW2Si.
Tarcza rozdzielająca: ID85 x OD210mm x 6mm, 65Mn
Naprężenie zapewnia taśma przechodząca przez wełniany filc cierny owijający się wokół drewnianych płyt.
Blok nawijarki: Ф508 x 1700 mm
Silnik nawijarki: silnik prądu stałego 90KW
Sterowanie elektryczne: Szafa sterownicza Eurotherm 590 DC plus panele sterowania.
Prędkość cięcia: max 100m/min, regulowana.
5. Szczegółowa specyfikacja linii CTL cewki:
| Model | Grubość | Waga cewki | Gotowa szczelina | Maksymalna prędkość cięcia | |
| MA-1 x 600 | 0,2-1mm | 100-600mm | Maksymalnie 8T | Min.20mm | 50m/min |
| MA-2 x 1300 | 0,3-2mm | 300-1300mm | Maksymalnie 15T | Min.25mm | 80m/min |
| MA-3 x 1600 | 0,3-3 mm | 500-1600mm | Maksymalnie 20T | Min. 25mm | 100m/min |
| MA-4 x 1600 | 0,4-4 mm | 500-1600mm | Maks. 30T | Min. 30mm | 80m/min |
| Uwaga: Dane w formularzu jako referencje według ogólnych zakresów, zawsze projektujemy i wykonujemy każdą linię zgodnie z konkretnymi wymaganiami każdego klienta, aby każdy klient mógł kupić od nas własną linię o dobrej treści. | |||||
