Szczegóły Produktu:
|
| Opis produkcji: | 6 Hi Odwracanie walcowni na zimno | Surowiec: | Stal nierdzewna 201, 304, 430 |
|---|---|---|---|
| Grubość wejściowa: | 2,5 mm | Szerokość wejściowa: | 750mm |
| Grubość wyjściowa: | min. 0.1mm | Max. Maks. Coil weight Waga cewki: | 8T, zgodnie z wymaganiami |
| Średnica cewki przychodzącej (wewnętrzna/zewnętrzna): | Φ500/Φ1600mm, zgodnie z wymaganiami | Siła zwijania: | T≤120KN |
| High Light: | Walcarka zimna ze stali nierdzewnej,walcarka zimna ze stali nierdzewnej 430,walcownia nawrotna na zimno Sterowanie elektryczne |
||

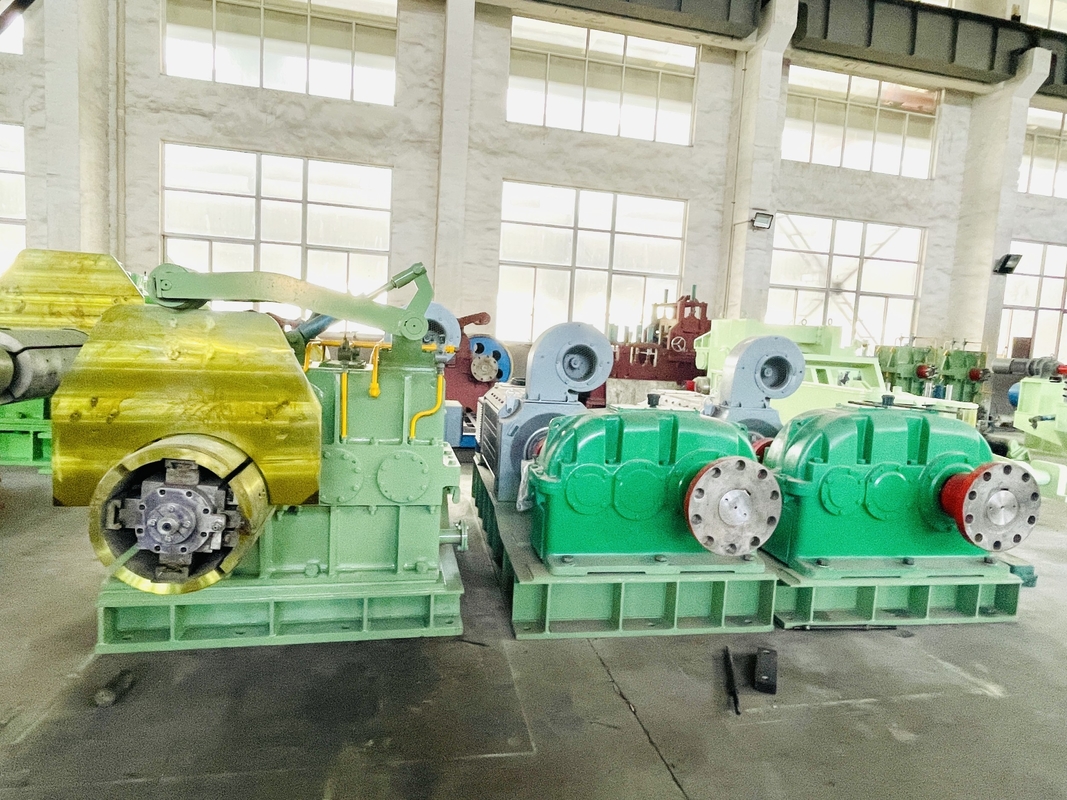

Cewka ze stali nierdzewnej 6 Hi Reversing Cold Rolling Mill
1. Opis produktu
Walcowanie na zimno to proces, w którym metal przechodzi przez walce w temperaturach niższych niż temperatury rekrystalizacji.Metal jest ściskany i ściskany, co zwiększa granicę plastyczności i twardość metalu.Walcowanie na zimno taśm metalowych jest szczególnym segmentem w branży obróbki metali.
2. Wstęp
Ta walcownia to walcownia 6-hi.Rolka napędowa środkowa, docisk hydrauliczny AGC.
3. Przebieg procesu: (dla odniesienia)
Rozwijak z wózkiem ładującym cewki → Prostownica końcowa cewki → Lewy nawijak z wózkiem rozładowującym cewkę → Platforma robocza przed walcownią → Walcarka zimna 6-hi → Platforma robocza za walcownią → Prawy nawijak z wózkiem rozładowującym cewkę
4. Skład sprzętu:
4.1 Wyposażenie mechaniczne:
| Nie. | Opis | Jednostka | Ilość |
| 1 | Cztero-wysoka główna walcarka | ustawić | 1 |
| 2 | Elektryczne urządzenie do wkręcania | ustawić | 2 |
| 3 | Hydrauliczne urządzenie równoważące | ustawić | 1 |
| 4 | Wał uniwersalny | szt. | 2 |
| 5 | Uniwersalny wspornik wału | ustawić | 1 |
| 6 | Regał do wymiany rolek roboczych | ustawić | 1 |
| 7 | Hydrauliczne urządzenie do zmiany rolek rolki zapasowej | ustawić | 1 |
| 8 | Regał do wymiany rolek zapasowych | ustawić | 1 |
| 9 | Platforma procesowa młyna przód/tył | ustawić | 2 |
| 10 | Hydrauliczna nawijarka rozprężna | ustawić | 2 |
| 11 | Samochód z cewką wyładowczą | ustawić | 2 |
| 12 | Śruba fundamentowa | ustawić | 1 |
4.2 Silnik elektryczny, sterowanie elektryczne:
| Nie. | Opis | Jednostka | Ilość |
| 1 | Głównym silnikiem | ustawić | 1 |
| 2 | Silnik nawijarki | ustawić | 2 |
| 3 | Silnik przykręcany | ustawić | 2 |
| 4 | Sterowanie elektryczne | ustawić | 1 |
4.3 Sprzęt płynny:
| Nie. | Opis | Jednostka | Ilość |
| 1 | Ogólny układ hydrauliczny (w tym stojak zaworowy) | ustawić | 1 |
| 2 | Stacja hydrauliczna gięcia rolkowego (w tym stojak zaworowy) | ustawić | 1 |
| 3 | Stacja smarowania cienkiego oleju | ustawić | 1 |
| 4 | System smarowania olejem i gazem | ustawić | 1 |
| 5 | System smarowania procesowego | ustawić | 1 |
5. Parametry techniczne (opcje):
|
Nr modelu Parametry techniczne |
650 | 750 | 850 |
| Materiał | Stal węglowa i stal niskostopowa | Stal węglowa i stal niskostopowa | Stal węglowa i stal niskostopowa |
| Grubość materiału (mm) | 2,0-3,0 | 2,0-3,0 | 2,0-3,0 |
| Szerokość materiału (mm) | 400-500 | 500-650 | 600-750 |
| Grubość wyjściowa (mm) | 0,18-0,5 | 0,18-0,5 | 0,18-0,5 |
| Siła toczenia (KN) | 5500 | 6500 | 7500 |
| Rozmiar rolki podtrzymującej (mm) | Φ550×600 | Φ650×700 | Φ750×820 |
| Rozmiar środkowego wałka (mm) | / | / | Φ300/Φ280×820 |
| Rozmiar rolki roboczej (mm) | Φ185/Φ165×650 | Φ205/Φ190 × 750 | Φ230/Φ205×850 |
| Tryb jazdy | Wałkiem roboczym | Wałkiem roboczym | Wałkiem roboczym |
| Głównym silnikiem | Silnik prądu stałego | Silnik prądu stałego | Silnik prądu stałego |
| Reduktor | Połączona skrzynia biegów | Połączona skrzynia biegów | Połączona skrzynia biegów |
| Rozwijak (rozmiar opcjonalny) | Φ508/Φ610 × 650 | Φ508/Φ610 × 750 | Φ610×850 |
| Nawijarka (rozmiar opcjonalny) | Φ508×650 | Φ508×750 | Φ508×850 |
| Prędkość toczenia (m/min.) | 180-480 | 240-600 | 240-600 |
| Napięcie rozwijaka (KN) | 30 | 35 | 45 |
| Napięcie nawijarki (KN) | 10-70 | 10-80 | 10-90 |
| Metoda wkręcania | Mechaniczne/hydrauliczne AGC | Mechaniczne/hydrauliczne AGC | Mechaniczne/hydrauliczne AGC |
Uwaga: Powyższe parametry mają wyłącznie charakter poglądowy, mogą być produkowane zgodnie z wymaganiami klienta.
6. Opakowanie
Maszyna zostanie zamocowana wewnątrz pojemnika za pomocą drutu stalowego i specjalnegoTaśma PET, aby upewnić się, że wszystkie części nie przesuną się podczas transportu i uniknąć wszelkiego rodzaju uszkodzeń maszyny i kontenera.
7. Okres gwarancji:12 miesięcy (z wyłączeniem łatwo psujących się części)
8.Nasza usługa i funkcje:
8.1 Projekt:Posiadamy dojrzały zespół techniczny z bogatym doświadczeniem w zakresie opracowywania i projektowania maszyn zgodnie z wymaganiami i wymaganiami klienta.
8,2To bardzo doskonały i wytrzymały sprzęt.Mamy ponad 10 lat doświadczenia.
8,3Ten rodzaj maszyny ma najlepszą jakość i najlepszą cenę.Posiada dokładny pomiar i łatwą obsługę.
8.4Wszystkim klientom zapewniamy wsparcie techniczne (zarówno przed, w trakcie jak i po sprzedaży), produkcję, instalację, uruchomienie i serwis.
8.5 Nasz produkt został wywieziony do wielu regionów i zdobył wysoką reputację ze względu na wysoką jakość i rozsądną cenę.
